RSF Elektronik敞开式直线光栅尺

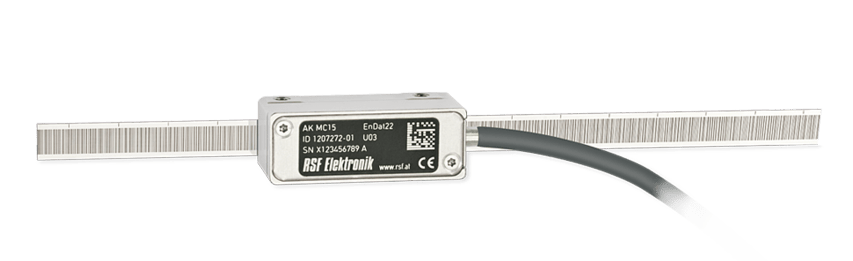

MC 15系列

• 信号传输接口：EnDat 2.2 (也可以根据客户需求定制)

• 位置计数不再需要运行通过参考点

• 运行可靠性高

• 运行速度快

• 外型尺寸小

• 无机械回程误差

• 无摩擦力

• 无磨损

• 最大测量长度：钢带尺 3020 mm

MS 15系列

• 小型

• 测量单元：2微米至0.1微米的

• 扫描信号的质量的，在3色LED直接指示

• 易于安装;没有测试仪或示波器

• 大型的安装公差易于安装

• 高度敏感的污染，从大规模的单场扫描

• 输出信号：TTL，1 Vpp的正弦波

• 信号老化和温度稳定

• 高允许速度：10米/秒

• 参考点（在一个增量重复的双向运动）

• 位置由用户选择

• 内置细分：最高200倍

• 最大测量长度：达20000毫米，

• 两个独立的开关信号（光学），个别特殊功能

MS 2x系列

• 标准外壳

• 系统分辨率： 2 µm - 0.1 µm

• 读数头通过3色LED信号灯直接显示信号质量（MS 25，MS 26）

• 安装简单，不需要其它测试盒

• 安装容易，允许的安装公差大

• 抗污染能力强，因为使用大面积单场扫描原理

• 输出信号：TTL，正弦1 Vpp

• 信号对时效和温度变化不敏感

• 运动速度快

• 参考点（双方向运动精度高和重复精度高）

• 读数头内有细分电路：最大细分倍数100（正交前）

• 最大测量长度： 20 000 mm

• 可选：两个独立开关信号（光学）分别用于不同功能

• 可选：自定义参考点位置

• 可选：一个特殊功能开关信号

MS 45系列

• 平面型

• 系统分辨率： 10 µm - 0.5 µm

• 读数头的3色LED信号灯直接显示信号质量

• 安装简单，不需要其它测试盒

• 安装容易，允许的安装公差大

• 抗污染能力强，因为使用大面积单场扫描原理

• 输出信号：TTL，正弦1 Vpp

• 信号对时效和温度变化不敏感

• 运动速度快： 15 m/s

• 参考点（双方向运动精度高和重复精度高）

• 读数头内有细分电路：最大细分倍数100（正交前）

• 最大测量长度： 30 000 mm

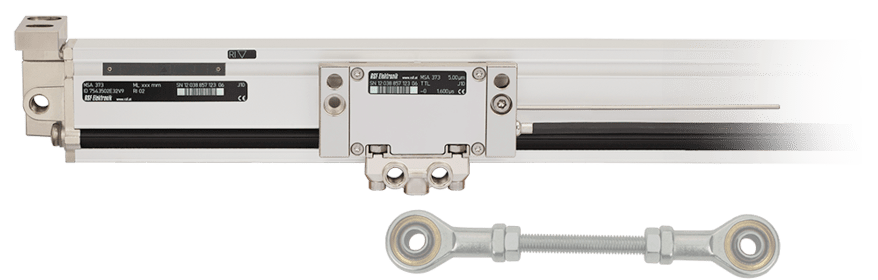

RSF Elektronik封闭式直线光栅尺

MSA 7xx系列

• 系统分辨率： 0.02-5.0 µm

• 小截面

• 光栅尺单元：玻璃，玻璃陶瓷

• 栅距： 8, 10, 20 µm

• 标准型为固定连接电缆

• 确定的温度特性

MSA 8xx系列

• 系统分辨率： 0.02-5.0 µm

• 小截面

• 光栅尺单元：玻璃，玻璃陶瓷

• 栅距： 8, 10, 20 µm

• 标准型为可分离连接电缆
  （可逐渐加长到9 m，如需其他长度，可提供）

• 确定的温度特性

MSA 170

• 系统分辨率： 0.1-5.0 µm

• 极小截面

• 光栅尺单元：玻璃

• 栅距： 20 µm

MSA 37x系列

• 系统分辨率： 5.0-10.0 µm

• 大截面

• 自导向版

• 光栅尺单元：玻璃

MSA 65x系列

• 系统分辨率： 5.0-10.0 µm

• 小截面

• 机床改造

• 光栅尺单元：玻璃

• 栅距： 20, 40 µm

MSA 35x

• 机床改造

• 组装非常简单

• 坚固外壳

• 多种机械版本

• 系统分辨率： 0.5-10.0 µm

• 大截面

• 光栅尺单元：玻璃

• 栅距： 20, 40 µm
