海德汉ERN1331编码器,ERN1331技术参数资料

常年现货供应海德汉ERN1331编码器。

ERN1331

增量式旋转编码器，带内置轴承

用于通过定子联轴器安装

脉冲线数：1024-2048

输出信号：HTL最大。 扫描频率：300.00 kHz

电源：10 V ...... 30 V.

耦合版本：无耦合

轴：锥形轴1:10，功能直径9.25 mm，后退螺纹M10和M6

防护等级：IP 40（EN 60529）

工作温度：-40 / + 100°C

电气连接：插头连接器，直型，双排，12针，带锁定机构和墙壁

引脚配置：D297243

连接方向：轴向和径向使用的电缆出口

附带部件：带隔板和中心螺钉的安装套件

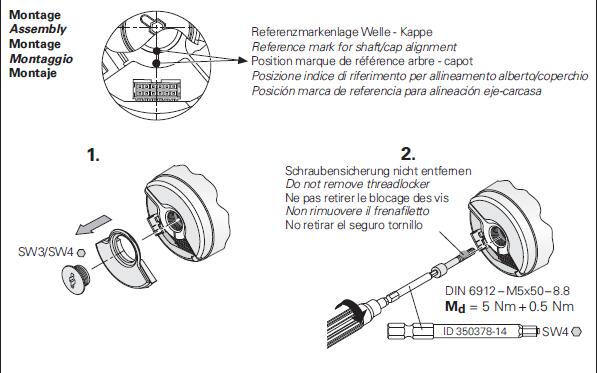

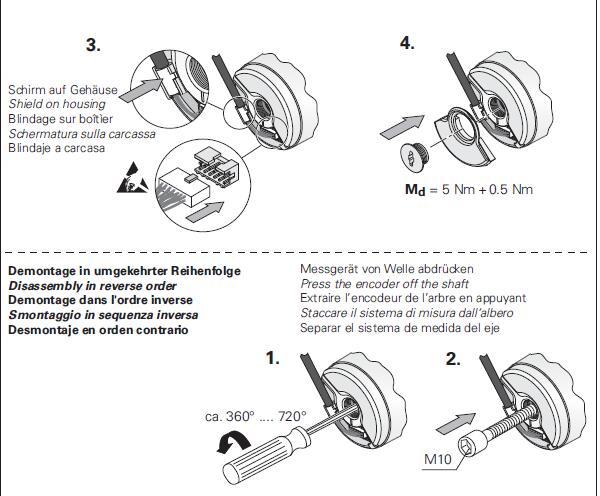

ERN1331编码器按照说明：

注意：安装和调试应由符合当地安全规定的专业人员进行。为了达到这个目的，机器制造商或设计人员必须为最终装配定义其他数据(例如，需要或不需要螺钉的反旋转锁）。在动力作用下，不要接合或断开任何连接。在安装过程中，不得将驱动器投入使用。

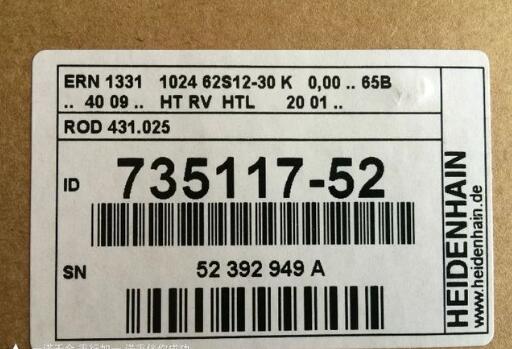

ERN1331编码器实物图片：
