589614-2B,589614-2B编码器,589614-2B技术参数资料
简要介绍：
589614-2B,589614-2B编码器,589614-2B技术参数资料
产品详情
589614-2B海德汉,589614-2B编码器,589614-2B技术参数资料
| ERN 180 5000 01 -03 K 5.00 02 42D30A 64 01 .. .. RA ~1Vpp 07 01 |
| Part number ID | 589614-2B |
| Description | ERN 180 Incremental rotary encoder with integral bearing for mounting by stator coupling Line count: 5000 Output signal: ~1Vpp Cutoff frequency (-3dB): 180.00 kHz Power supply: 5 V (+-10 %) Coupling version: Stator coupling for plane surface (hole circle Ø 96mm) Shaft: Hollow through shaft with eccentric clamping,diameter 50 mm Degree of protection: IP 64 (EN 60529) Operating temperature: -10/+100 °C Electrical connection: free cable end Pin configuration: D294999 Connecting direction: Cable outlet for axial and radial use Cable length: 5.00 |
产品型号ERN 180 ID 589614-2B
589614-2B说明
增量式旋转编码器，带内置轴承
用于通过定子联轴器安装
线数：5000
输出信号：~1Vpp
截止频率（-3dB）：180.00 kHz
电源：5 V（+ -10％）
联轴器型：平面表面定子联轴器（孔圆直径96毫米）
轴：通过轴空心偏心夹紧，直径50毫米
防护等级：IP 64（EN 60529）
工作温度：-10 / + 100°C
电气连接：自由电缆端
引脚配置：D294999
连接方向：轴向和径向使用的电缆出口
电缆长度：5.00

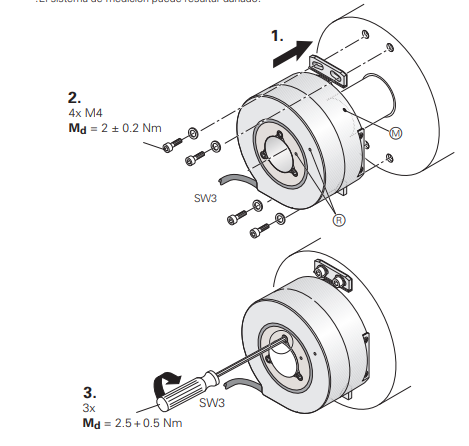

589614-2B按照操作示意图：
