ID：735117-61 ERN 1331

Incremental rotary encoder with integral bearing for mounting by stator coupling
Line count: 1024
Output signal: HTL
Max. scanning frequency: 300.00 kHz
Power supply:10 V ... 30 V
Coupling version:without coupling
Shaft:Tapered shaft 1:10, functional diameter 9.25 mm, back-off thread M10 and M6
Degree of protection: IP 40 (EN 60529)
Operating temperature: -40/+100 °C
Electrical connection: Plug connector, straight,double-row, 12-pin, with locking mechanism and walls
Pin configuration: D297243
Connecting direction:Cable outlet for axial and radial use
Included part:no enclosed part Special characteristics, Hybrid bearing for
rotational encoders:electrical insulation of the shaft connector and additional edge separation test at 160 kHz scanning frequency

The electromagnetic compatibility of the complete system must be ensured.

增量式旋转编码器，带内置轴承，用于通过定子联轴器安装

行数：1024

输出信号：HTL

最大扫描频率：300.00 kHz

电源：10V ...... 30V

耦合版本：无耦合

轴：锥形轴1:10，功能直径9.25 mm，后退螺纹M10和M6

防护等级：IP 40（EN 60529）

工作温度：-40 / + 100°C

电气连接：插头连接器，直型，双排，12针，带锁定机构和墙壁

引脚配置：D297243

连接方向：轴向和径向使用的电缆出口

包含部分：无封闭部分

特性，混合轴承

旋转编码器：轴连接器的电气绝缘和160 kHz扫描频率下的附加边缘分离测试

必须确保整个系统的电磁兼容性。

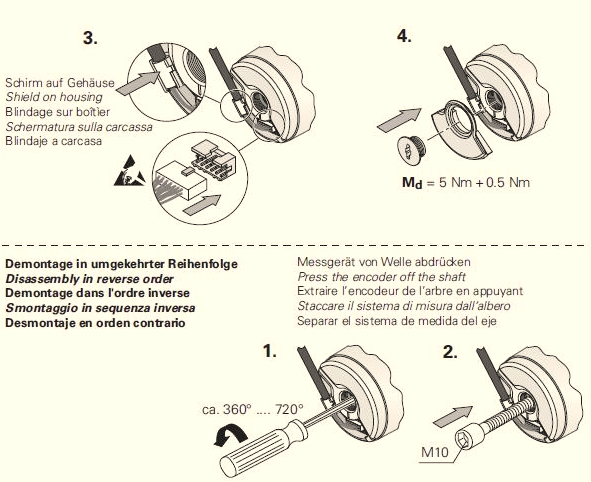

735117-61安装示意图：
