海德汉376846-06,376846-06编码器,376846-06技术参数资料
简要介绍：

376846-06,376846-06编码器,376846-06技术参数资料

产品详情

376846-06,376846-06编码器,376846-06技术参数资料


编码器ID:376846-06 ROD 426 3600 01 -03 K 1.00 02 73A01C 64 01 .. MT RV TTL 07 01


Part number ID 376846-06
DescriptionROD 426
Incremental rotary encoder with integral bearing
for separate shaft coupling
Line count: 3600
Output signal: TTL
Max. scanning frequency:300.00 kHz
Power supply: 5 V (+-10 %)
Flange version: Synchro flange Ø 58 mm,
centering collar 50 mm,
bolt circle Ø 42 mm, 3 x
M4
Shaft: Solid shaft, diameter 6
mm, length 9.5 mm
Degree of protection: IP 64 (EN 60529)
Operating temperature: -40/+100 °C
Electrical connection: free cable end
Pin configuration: D294999
Connecting direction: Cable outlet for axial and
radial use
Cable length: 1.00
Special characteristics,
rotational encoders: none


产品编号ID 376846-06

描述ROD 426

增量式旋转编码器，带内置轴承，用于单独的联轴器

行数：3600

输出信号：TTL

最大扫描频率：300.00 kHz

电源：5 V（+ -10％）

法兰型：Synchro法兰直径58 mm，定心环50 mm，螺栓圆直径42 mm，3 x M4

轴：实心轴，直径6毫米，长9.5毫米

防护等级：IP 64（EN 60529）

工作温度：-40 / + 100°C

电气连接：自由电缆端

引脚配置：D294999

连接方向：轴向和径向使用的电缆出口

电缆长度：1.00，

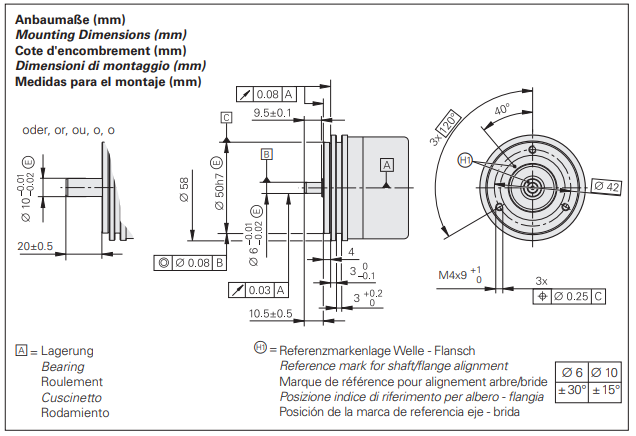

376846-06 尺寸图：
