HEIDENHAIN 376886-0B,376886-0B编码器,376886-0B资料参数

简要介绍：

海德汉HEIDENHAIN编码器376886-0B现货供应

产品详情

376886-0B,376886-0B编码器,376886-0B资料参数

ROD 486 5000 27S12-03 R 0.00 .. 73A01C 64 01 .. .. RA ~1Vpp 07 01

Part number ID

376886-0B

Description

ROD 486
Incremental rotary encoder with integral bearing
for separate shaft coupling
Line count: 5000
Output signal: ~1Vpp
Cutoff frequency (-3
dB): 180.00 kHz
Power supply: 5 V (+-10 %)

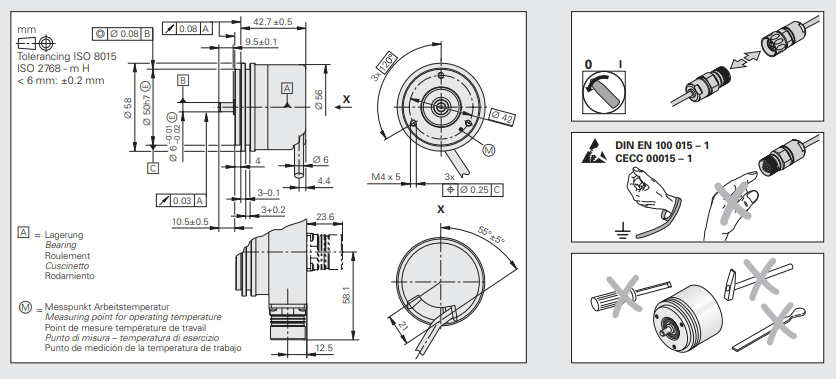

Flange version: Synchro flange Ø 58 mm,
centering collar 50 mm,
bolt circle Ø 42 mm, 3 x
M4
Shaft: Solid shaft, diameter 6
mm, length 9.5 mm
Degree of protection: IP 64 (EN 60529)
Operating temperature: -40/+80 °C
Electrical connection: Flange socket M23, male,
12-pin
Pin configuration: D294999
Connecting direction: radial
Special characteristics,
rotational encoders: none

零件号ID 376886-0B

说明ROD 486

带内置轴承的增量式旋转编码器，用于独立的联轴器

行数：5000

输出信号：〜1Vpp截止频率（-3dB）：180.00 kHz

电源：5 V（+ -10％）

法兰版本：同步法兰Ø58 mm，对中套环50 mm，

螺栓直径Ø42 mm，3 xM4

轴：实心轴，直径6mm，长度9.5mm

防护等级：IP 64（EN 60529）

工作温度：-40 / + 80°C

电气连接：法兰插座M23，公头，12针
