810800-53,810800-53编码器,810800-53技术参数资料
简要介绍：

810800-53,810800-53编码器,810800-53技术参数资料

产品详情

810800-53,810800-53编码器,810800-53技术参数资料


ECN 113 2048 27S17-58 R 0.00 .. 42B30A 64 01 .. .. D EnDat01 37 .. 0.00


Part number ID 810800-53
DescriptionECN 113
Singleturn rotary encoder with integral bearing
Positions per
revolution: 8192
Data interface: EnDat01
Output code: Dual
Line count: 2048
Output signal: ~1Vpp
Cutoff frequency (-3
dB): 400.00 kHz
Power supply: 3.6 V ... 14 V
Coupling version: Stator coupling for plane
surface (hole circle Ø 96
mm)
Shaft: Hollow through shaft with
eccentric clamping,
diameter 25 mm
Degree of protection: IP 64 (EN 60529)
Operating temperature: -40/+100 °C
Electrical connection: Flange socket M23, male,
17-pin
Pin configuration: D288678
Connecting direction: radial


零件编号ID 810800-53

说明ECN 113

单圈旋转编码器，每个轴承位置一体

线数：8192

数据接口：EnDat01

输出代码：双

行数：2048

输出信号：〜1Vpp

截止频率（-3dB）：400.00 kHz

电源：3.6 V ... 14 V

联轴器版本：定子联轴器，用于平面（孔直径Ø96 mm）

轴：空心轴通过偏心夹紧，直径25 mm

防护等级：IP 64（EN 60529）

工作温度：-40 / + 100°C

电气连接：法兰插座M23，公，17针

针脚配置：D288678

连接方向：径向

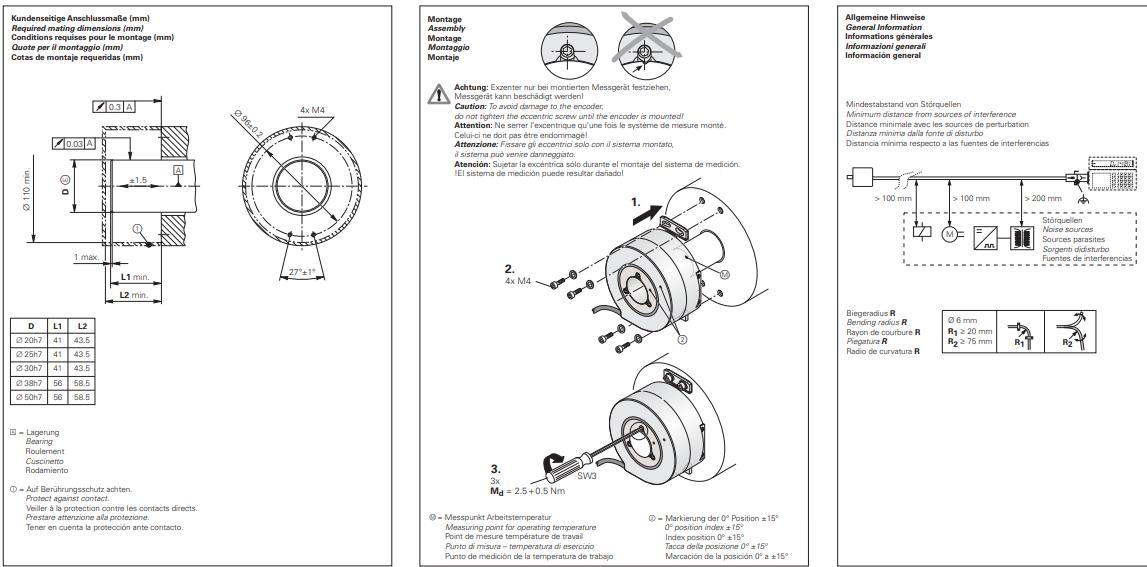

810800-53 安装说明
